■ 목차
1. 엑셀 방사형 차트 - 개요
2. 방사형 차트 만들기
3. 방사형 차트 만들기 - 기타
** 핵심 요약
1. 엑셀 방사형 차트 - 개요
- 오늘은 엑셀의 방사형 차트에 대해서 알아보도록 하겠습니다.
- 영어로는 Radar Chart(레이더 차트)라고 하며 혹은 Spider Chart(스파이더 차트)라고 부르기도 합니다.
- 방사형 차트(Radar Chart)는 여러 항목의 값들을 레이더처럼 생긴 모양으로 크기를 상대적으로 한눈에 비교할 수 있는 차트입니다.
- 게임에서 캐릭터의 힘, 정신, 체력 등의 능력치를 모두 한 번에 표시하는 형태가 대표적인 예제입니다.
- 한 가지 항목이 아닌 여러 가지 항목을 한꺼번에 비교하는 용도로 많이 사용하고 있습니다.
- 일반적인 차트의 주의 사항 및 방사형 차트의 특징 등에 대해서 간단하게 알아보고 상세한 설명을 이어가도록 하겠습니다.
- 1) 차트 만들기 일반적인 주의 사항
- ① 데이터 종류에 맞는 차트 유형 선택
- 각각의 차트마다 잘 표현하는 데이터의 종류가 다릅니다. 점점 증가/감소하는 수량을 표시하기 위한 꺾은선형
- 다른 지점과의 실적을 비교하기 위한 막대그래프 등 적합한 차트 종류를 사용해야 합니다.
- ② 심플하게 만들 것
- 차트에서 사용하는 색상이나 데이터의 개수 등을 많이 해서 여러 가지 복잡하게 만들게 되면
- 보는 사람은 차트가 전달하는 내용을 정확하게 인지하기 힘든 경우가 많습니다.
- 그래서 차트는 항상 심플하게 만들 필요가 있습니다.
- 차트를 딱 봤을 때 내가 전달하고자 하는 데이터가 한눈에 들어올 수 있어야 합니다.
- ③ 한 개의 차트에서는 1개 혹은 2개의 정보만을 전달한다.
- 간혹 한 개의 차트로 너무 많은 정보를 전달하기 위해 차트가 복잡해지고 사용자가 어떤 정보인지를 인식하기 어렵게 하는 경우가 있습니다.
- 반드시 1개 혹은 2개의 정보만을 차트에 담으시기 바랍니다.
- 전달하고자 하는 정보가 많은 경우 필요하면 차트를 2개로 나누어 작성하시기 바랍니다.
- 절대로 차트를 그리고 또 차트에 대해서 무언가를 설명을 해야 이해가 되도록 만드시면 안 됩니다.
- 차트는 그냥 보면 바로 무슨 얘기를 하는지 제목, 그래프 그리고 강조된 숫자, 색상으로 인식이 되어야 합니다.
- 다시금 말씀드리지만 복잡한 숫자 데이터를 심플하게 만든 것이 차트입니다. 그래서 차트는 크기, 추세, 넓이를 보고
- 더 크다, 증가/감소한다, 더 많은 비중을 차지한다를 한눈에 인식이 되도록 만드시기 바랍니다.
- 2) 방사형 차트의 특징 및 주의 사항
- 방사형 차트의 경우 조금 사용하기가 어려운 차트입니다.
- 방사형 차트로 딱 맞는 경우에만 사용 해주시고 꺾은선형이나 막대형 차트와 비교해서
- 방사형 차트가 더욱 잘 어울린다고 판단되는 경우에 사용하실 것을 권합니다.
- 그리고 절대 많은 항목과 많은 계열을 한 차트에 넣어서 복잡하게 만들지 말기 바랍니다.
- 차트 특성상 조금만 많은 항목이나 계열이 들어가게 되면 가독성이 많이 떨어지는 차트이기 때문입니다.
- ① 항목은 5~6개 이하, 계열은 3개 정도가 가장 가시성이 좋다.
- 방사형 차트의 가장 큰 장점 중의 하나는 여러 변수를 동시에 비교가 가능하다는 부분입니다.
- 하지만 차트 모양의 특성으로 여러 개라지만 현실적으로 적당한 개수가 존재하게 되는데

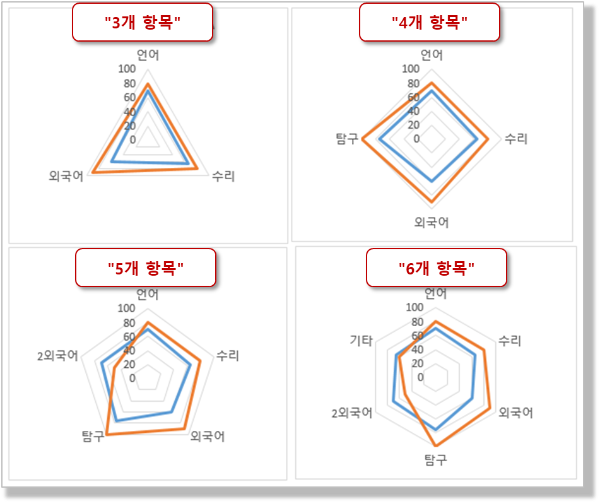

- 일단 항목이 5개인 경우 오각형 모양으로 6개인 경우 6 각형 모양으로 차트가 그려지기 때문에 가장 보기가 좋은 형태입니다.
- 2~4개의 경우 차트모양이 예쁘게 나오지 않고 6개를 넘어가는 경우 변별력이 떨어지기 때문에 추천드리지 않습니다.

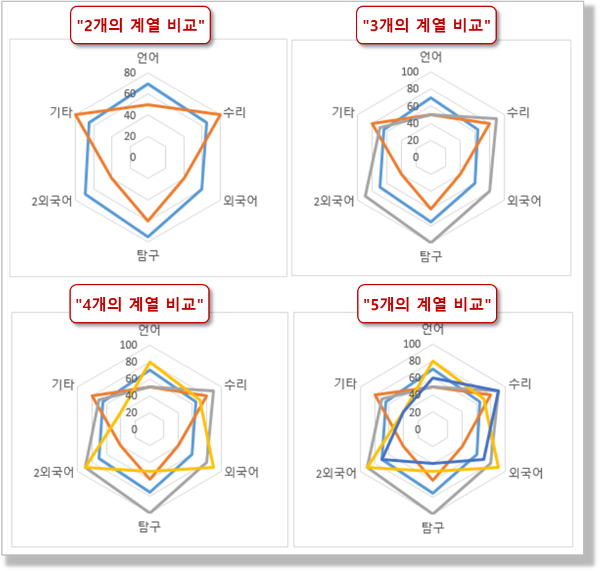

- 비교하는 계열 또한 3개 이하 정도가 적당하며 계열이 많아지게 되면 차트가 복잡해지고
- 가시성이 많이 떨어지기 때문에 추천드리지 않습니다.
- 많은 계열을 비교해야 하는 경우에는 기준이 되는 값과 함께 차트를 여러 개로 나누어서 표현하는 것도 하나의 방법입니다.
- ② 가능하면 점수의 범위를 통일하자
- 방사형 차트의 단점에 해당할 수 있는 부분인데
- 변수 간의 숫자 크기가 다르게 되면 왜곡되는 현상을 볼 수가 있습니다.
- 꺾은선형이나 막대형 차트의 경우와 비슷하게 세로축(값축, y축)이 하나이기 때문에
- 만약 값의 크기가 다른 경우에 차트의 모양이 왜곡되어 보이는 현상입니다.

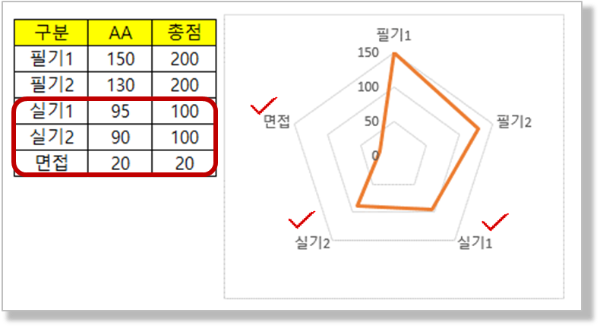

- 아래는 실기 점수는 거의 만점을 받았지만 합계값이 다르기 때문에 부족해 보이는 듯한 왜곡 현상입니다.
- 이런 경우에는 점수를 모두 100점 만점 기준으로 환산을 해서 적용하거나
- 성적과 같은 점수가 아닌 경우에는 5점 만점 기준의 척도를 이용하는 경우가 일반적입니다.
- 그리고 추가로 숫자의 경우 항상 큰 숫자가 좋은 경우가 아닐 수도 있기 때문에
- 방사형의 경우 5점 만점 기준의 척도로 환산하는 경우 좋은 경우는 5점
- 부족한 경우는 낮은 점수로 환산해서 얼마큼 좋고 나쁜지에 대해서 직관적으로 인식이 될 수 있도록
- 필요하면 데이터 원본 자체를 환산하는 작업을 해줘야 하는 경우도 있습니다.
- ③ 딱 맞는 경우에 사용을 하자
- 아직은 방사형 차트를 데이터 시각화 한다는 관점에서 일부 논란이 있는 상황이고
- 유사한 기능을 하는 차트로 꺾은선형 차트, 세로 막대형 차트가 있기 때문에 방사형 차트와 비교해 보시고
- 내가 표현하고자 하는 그리고 전달하고자 하는 내용에 적합한 차트인 경우에만 사용하시기 바랍니다.
- 아래는 일부 논란이 되고 있는 방사형 차트의 시각화 관점에서의 이슈입니다. 참조 바랍니다.
- 배열 순서에 따라서 같은 데이터라도 다르게 보이는 현상
- 그래프가 연결되어 있기 때문에 연속적인 지표로 잘 못 해석되는 현상
- 한 개의 척도(y값)를 가지기 때문에 데이터의 크기에 따라서 시각적으로 왜곡되는 현상
- ④ 계열 간 구분이 어렵기 때문에 가능한 선명한 색 등으로 구분하자
- 방사형 차트는 여러 개의 항목을 동시에 비교해 볼 수 있는 좋은 차트이지만
- 그렇기 때문에 계열 간의 비교에 혼돈이 되는 경우가 많이 있습니다.
- 따라서 계열 간의 구분은 굵은 선과 명확한 색상 구분으로 분명하게 해 주시는 것이 필요합니다.
- 보통은 엑셀의 기본 값으로 구분이 가능하지만 좀 더 명확한 구분과 시각화를 원하시면
- 그래프의 색상과 굵기를 변경해 보시고 또한 차트 스타일이나 차트 디자인-색 변경 등의 기능을 활용해 보시기 바랍니다.
2. 방사형 차트 만들기

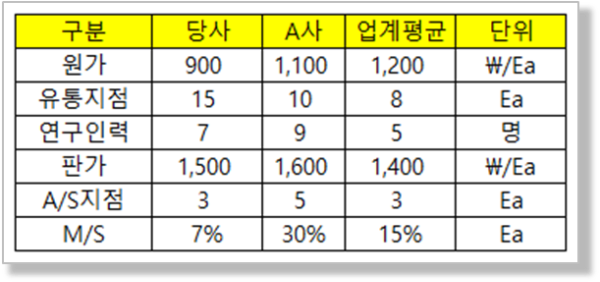

- 아래와 같은 경쟁력을 분석한 자료를 바탕으로 방사형 차트를 만들어 보도록 하겠습니다.
- 1) 데이터 5점 척도로 수정하기

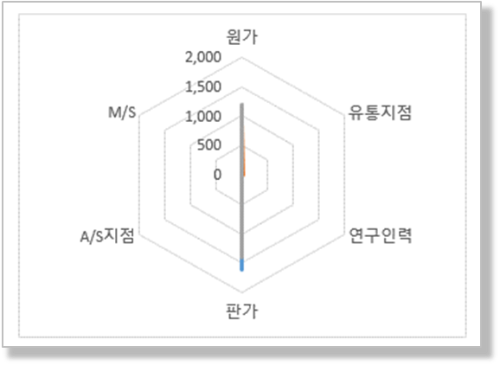

- 먼저 데이터의 크기가 다른 값들을 하나의 방사형 차트에 표현하게 되면 아래와 같이
- 데이터 크기 차이에 의하여 시각적인 왜곡이 발생하게 됩니다.
- 그래서 모든 데이터는 5점 척도로 최고인 경우 5점 최하인 경우는 0점으로 수정해 주는 것이 필요합니다.
- 또한 여기에서 숫자가 큰 경우 좋을 수도 있지만 (제조) 원가처럼 숫자가 작아야만 좋은 경우가 있기 때문에
- (제조)원가와 같은 경우는 낮을수록 5점에 가까운 숫자가 되고 판가 같은 경우는 높을수록 5점에 가까운 숫자가 되게 됩니다.
- 사실 첫 번째 난관이라고 생각하셔도 될 법한 조금 까다로운 작업이 될 수 있습니다.
- 먼저 간단하게 5점 척도 기준으로 환산하는 원리에 대해서 설명을 드리도록 하겠습니다.
- ① 숫자가 클수록 좋은 경우 : 유통지점 수, 연구인력, 판가(판매가격), A/S지점, M/S
- 일단 모든 척도를 작성하는 데 있어서 가장 먼저 해야 하는 작업은 각 데이터의 Min, Max 값을 설정하는 것입니다.
- 예를 들어 판가의 경우 Min 0으로 할 수도 있겠지만 현실적인 Min 값인 1,000원/ea 등으로 0이 아닌 값으로 설정하는 것이 가능하기 때문입니다.

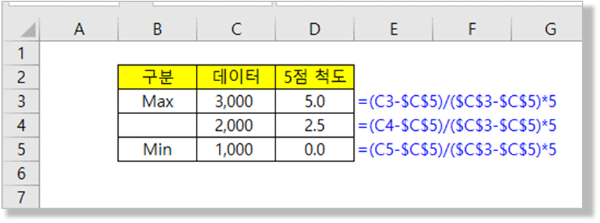

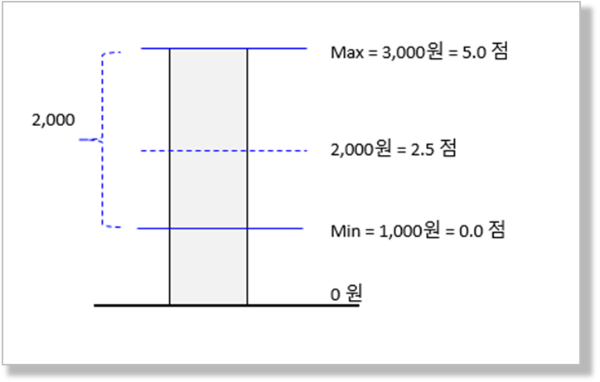

- 다음은 최솟값을 1,000원(= 0.0점), 최댓값을 3,000원(= 5.0점)으로 설정한 경우에 5점 척도로 환산하는 방식입니다.
- 적용 수식 = (x - min) / (max - min) * 5

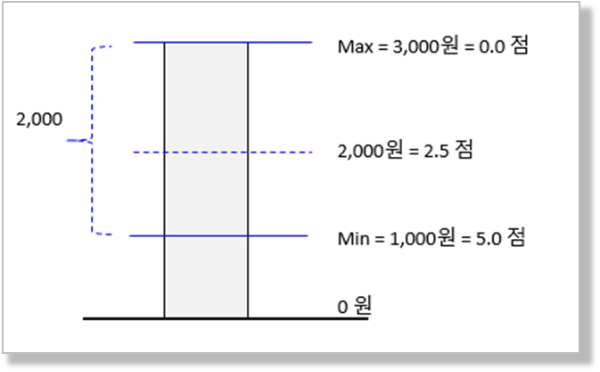

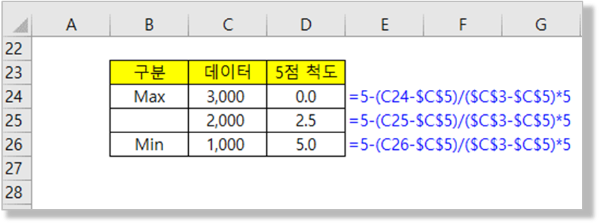

- ② 숫자가 작을수록 좋은 경우 : 원가(=제조원가)
- 동일하게 최소, 최댓값의 기준을 설정해 주고 동일하게 5점 척도를 계산해 주는데
- 이번에는 낮은 값이 좋은 경우이기 때문에 (5점 - 계산값)을 해주어서
- 낮은 값은 5점이 되고 높은 값은 0점이 되도록 숫자를 뒤집어 주게 되면 원하는 척도값을 얻을 수 있습니다.
- 적용 수식 = 5 - [(x - min) / (max - min) * 5]

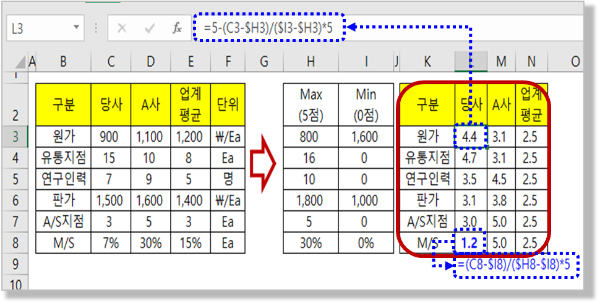

- 5점 척도 환산값을 원본 데이터에 적용하면 아래와 같습니다.
- Min, Max값은 "업계 평균"이 2.5점 수준이 나올 수 있도록 제가 임의로 조정하였습니다.
- 2) 방사형 차트 적용
- 5점 척도로 환산된 데이터의 임의의 셀을 선택하고 "폭포 차트 또는 주식형 차트 삽입"의 "방사형" 차트를 적용합니다.
- 임의의 셀을 하나 선택하는 경우 엑셀은 자동으로 해당 데이터 영역 전체로 확장하여 차트 범위를 설정하게 되고
- 만약 2개 이상의 셀을 선택하는 경우는 정확하게 전체 데이터 영역을 선택해줘야 하는데
- 2개 이상의 셀을 선택하는 경우 엑셀은 범위 확장 없이 지정된 영역만을 대상으로 차트를 그리기 때문입니다.
- 메뉴 패스 : (원본 데이터에서 임의의 셀 선택) > "삽입" 탭 > "차트" 그룹 > "폭포 차트 또는 주식형 차트 삽입" > "방사형"
- 3) 방사형 차트 꾸미기
- 차트를 좀 더 명확하고 크게 보이게 하기 위해서 아래와 같이 적용해 보도록 하겠습니다.
- "차트 제목" 삭제
- "업계 평균" 그래프는 점선으로 변경
- "범례" 위치 변경

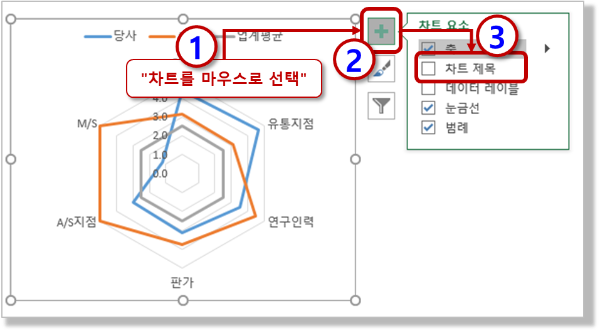

- ① "차트 제목" 삭제
- 차트 개체의 표시/삭제는 "차트 요소" 메뉴를 사용하거나
- 삭제의 경우 간단하게 해당 개체를 선택한 상태에서 "Del"키를 눌러 주면 됩니다.
- "차트 요소"는 차트를 마우스로 선 택하게 되면 차트의 우측상단에 녹색 십자가 모양로 표시가 됩니다.
- 메뉴 패스 1 : (차트를 마우스로 선택) > (우측 상단 녹색 십자가) "차트 요소" > "차트 제목"
- 메뉴 패스 2 : (차트에서 차트 제목 마우스로 선택) > (키보드) "Del"키

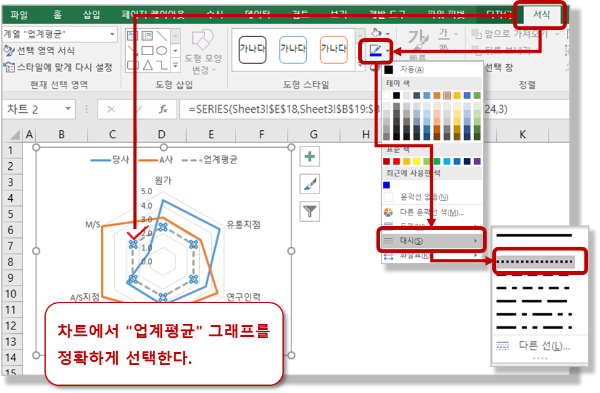

- ② "업계 평균" 그래프 점선으로 변경
- 가장 간단한 방법은 "도형- 서식" 탭에서 "도형 윤곽선 - 대시" 메뉴를 사용하는 방법입니다.
- 물론 "업계 평균" 그래프를 정확하게 선택해서 마우스 우클릭하여 "데이터 계열 서식" 메뉴를 사용할 수도 있지만
- 메뉴가 조금 복잡하고 해서 그냥 간단하게 "도형 윤곽선 - 대시" 메뉴를 많이 사용합니다.
- 참고로 "도형 윤곽선" 메뉴는 "빠른 실행 도구 모음"으로 등록하셔서 사용하시기를 추천드립니다.
- 도형 등의 개체를 사용하는 경우에 아주 많이 사용되는 메뉴이기 때문입니다
- 메뉴 패스 : (차트에서 "업계평균 그래프 선택) > "서식" 탭 > "도형 스타일" 그룹 > "도형 윤곽선" > "대시"

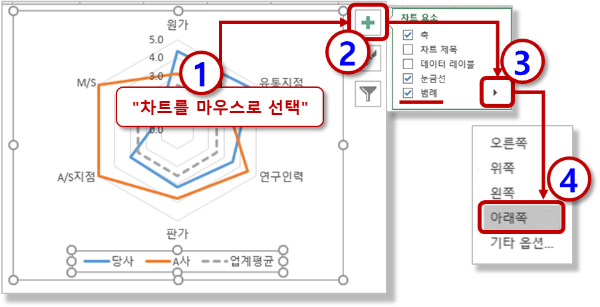

- ③ "범례" 위치 변경
- "범례"의 표시/삭제 및 위치 변경은 "차트 요소"에서 수정이 가능합니다.
- 물론 "범례"를 직접 마우스로 선택해서 위치를 마우스 드래그로 옮길 수도 있지만
- 이 경우 다른 차트 개체와 겹치거나 하게 되면 수동으로 일일이 조정을 해줘야 하기 때문에
- 자동으로 차트요소와의 중복 등이 되지 않도록 조정이 가능한 "차트 요소" 메뉴를 사용하시면 좋겠습니다.
3. 방사형 차트 - 기타
- 1) 방사형 차트 회전하기 - 불가
- 원형 차트의 경우 첫 번째 조각의 시작위치를 설정할 수 있는 옵션이 있습니다.
- 불행히도 방사형 차트의 경우 원형 차트와 같은 기능이 없기 때문에 차트를 회전할 수는 없습니다.
- 다만 항목(원가, 유통지점, 연구인력, …)의 순서의 경우 가로(항목) 축 레이블에 해당하기 때문에
- 일반 차트처럼 원본 데이터의 순서를 바꾸어 조정하거나 임의의 레이블을 지정하여 원하는 텍스트로 수정하는 것이 가능합니다.
- 2) 방사형 차트의 최댓값 지정 - 가능
- 방사형 차트에서 축을 선택한 후 마우스 우클릭으로 사용이 가능한 "축 서식"의 "최소/최대"값을 지정하는 방식으로 사용이 가능하며
- 차트의 일반적인 Y축의 최소, 최댓값에 해당하는 축서식과 동일하기 때문에 같은 방식으로 사용을 하시면 됩니다.
** 핵심 요약 : 차트 그리기 실습 - 방사형 차트 만들기
1. 엑셀 방사형 차트 - 개요
- 방사형 차트(Radar Chart)는 여러 항목의 값들을 레이더처럼 생긴 모양으로 한눈에 비교할 수 있는 차트이다.
- 차트늘 그려보고 딱 맞는 경우에만 방사형 차트를 사용하자.
- 1) 차트 만들기 일반적인 주의 사항
- ① 데이터 종류에 맞는 차트 유형 선택
- ② 심플하게 만들 것
- ③ 한 개의 차트에서는 1개 혹은 2개의 정보만을 전달한다.
- 2) 방사형 차트의 특징 및 주의 사항
- ① 항목은 5~6개 이하, 계열은 3개 정도가 가장 가시성이 좋다.
- ② 가능하면 점수의 범위를 통일하자
- ③ 딱 맞는 경우에 사용을 하자
- ④ 계열 간 구분이 어렵기 때문에 가능한 선명한 색 등으로 구분하자
2. 방사형 차트 만들기
- 1) 데이터 5점 척도로 수정하기
- ① 숫자가 클수록 좋은 경우 : 유통지점 수, 연구인력, 판가(판매가격), A/S지점, M/S
- 적용 수식 = (x - min) / (max - min) * 5
- ② 숫자가 작을수록 좋은 경우 : 원가(=제조원가)
- 적용 수식 = 5 - [(x - min) / (max - min) * 5]
- 2) 방사형 차트 적용
- 5점 척도로 환산된 데이터의 임의의 셀을 선택하고 "폭포 차트 또는 주식형 차트 삽입"의 "방사형" 차트를 적용한다.
- 3) 방사형 차트 꾸미기
- ① "차트 제목" 삭제 : "차트 요소" 메뉴 혹은 개체를 정확하게 선택하고 "Del"키를 눌러 삭제하자.
- ② "업계 평균" 그래프 점선으로 변경 : "도형 - 서식" 탭에서 "도형 윤곽선 - 대시" 메뉴를 사용하자.
- ③ "범례" 위치 변경 : "차트 요소" 메뉴 혹은 마우스로 선택하여 원하는 위치에 드래그하자.
3. 방사형 차트 - 기타
- 1) 방사형 차트 회전하기 - 불가
- 원형 차트는 첫 번째 조각의 시작위치 설정 옵션이 있으나 방사형 차트는 기능이 없다.
- 2) 방사형 차트의 최댓값 지정 - 가능
